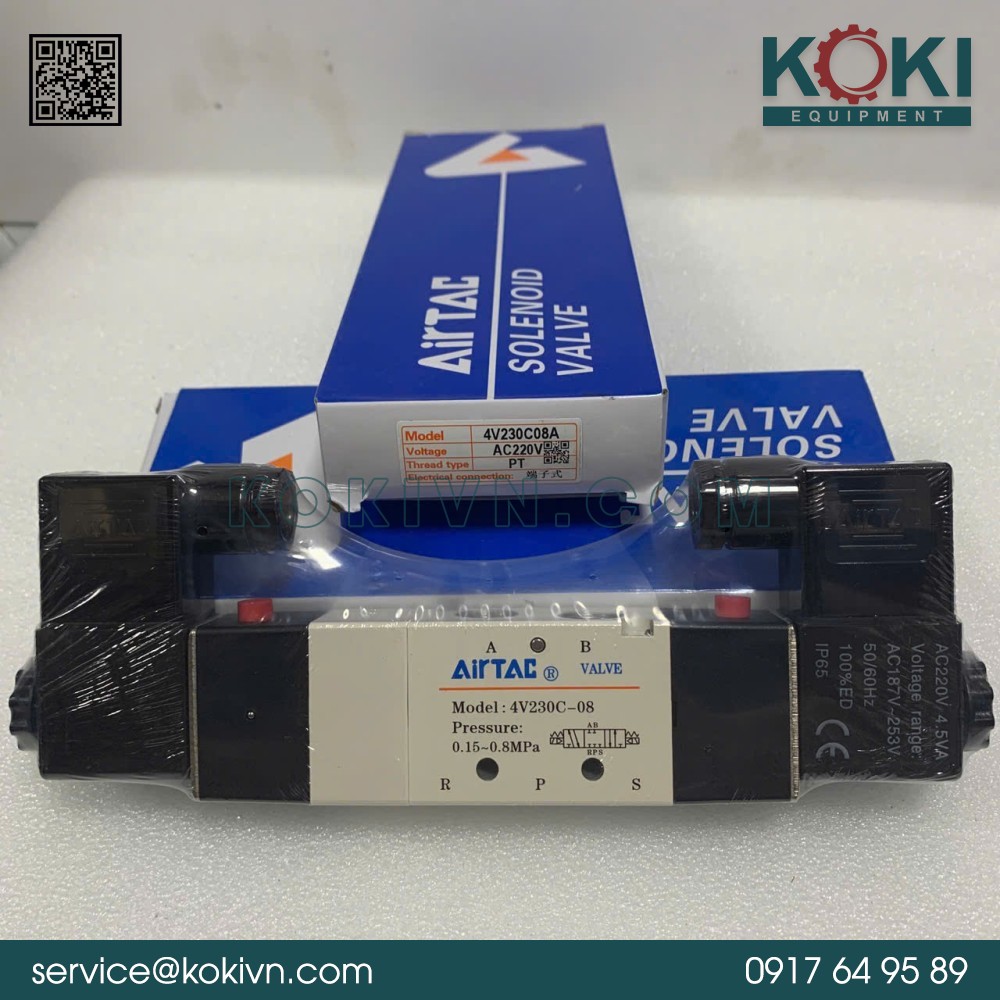

Loại van: 5/3 (5 cổng, 3 vị trí) – trung vị đóng (Closed Center)
Cấu tạo: Hai cuộn điện từ (Double Solenoid)
Kích thước cổng kết nối:
• Cổng khí vào (IN): PT 1/4″
• Cổng ra (OUT): PT 1/4″
• Cổng xả (EXH): PT 1/8″
Áp suất hoạt động: 0.15 ~ 0.8 MPa
Áp suất chịu đựng tối đa: 1.2 MPa
Lưu lượng (diện tích hiệu dụng): khoảng 13.6 mm² (Cv ≈ 0.8)
Nhiệt độ môi trường làm việc: -5°C đến +50°C
Nhiệt độ môi trường xung quanh cuộn coil: -5°C đến +60°C
Điện áp cuộn coil: DC24V (hoặc tùy chọn AC110V, AC220V)
Công suất tiêu thụ: khoảng 2.5 W (DC)
Thời gian đáp ứng: ≤ 0.05 giây
Lưu chất sử dụng: Khí nén sạch, đã được lọc ≤ 40 µm, không có dầu hoặc nước
Vật liệu thân: Hợp kim nhôm
Vật liệu gioăng: NBR (cao su nitrile)
Cấp bảo vệ: IP65
Cách hoạt động:
• Khi cấp điện cho 1 trong 2 cuộn, van chuyển hướng luồng khí.
• Khi ngắt điện, van trở lại vị trí trung tâm (đóng kín).
