1. Thông số tổng quan & Truyền thông
-

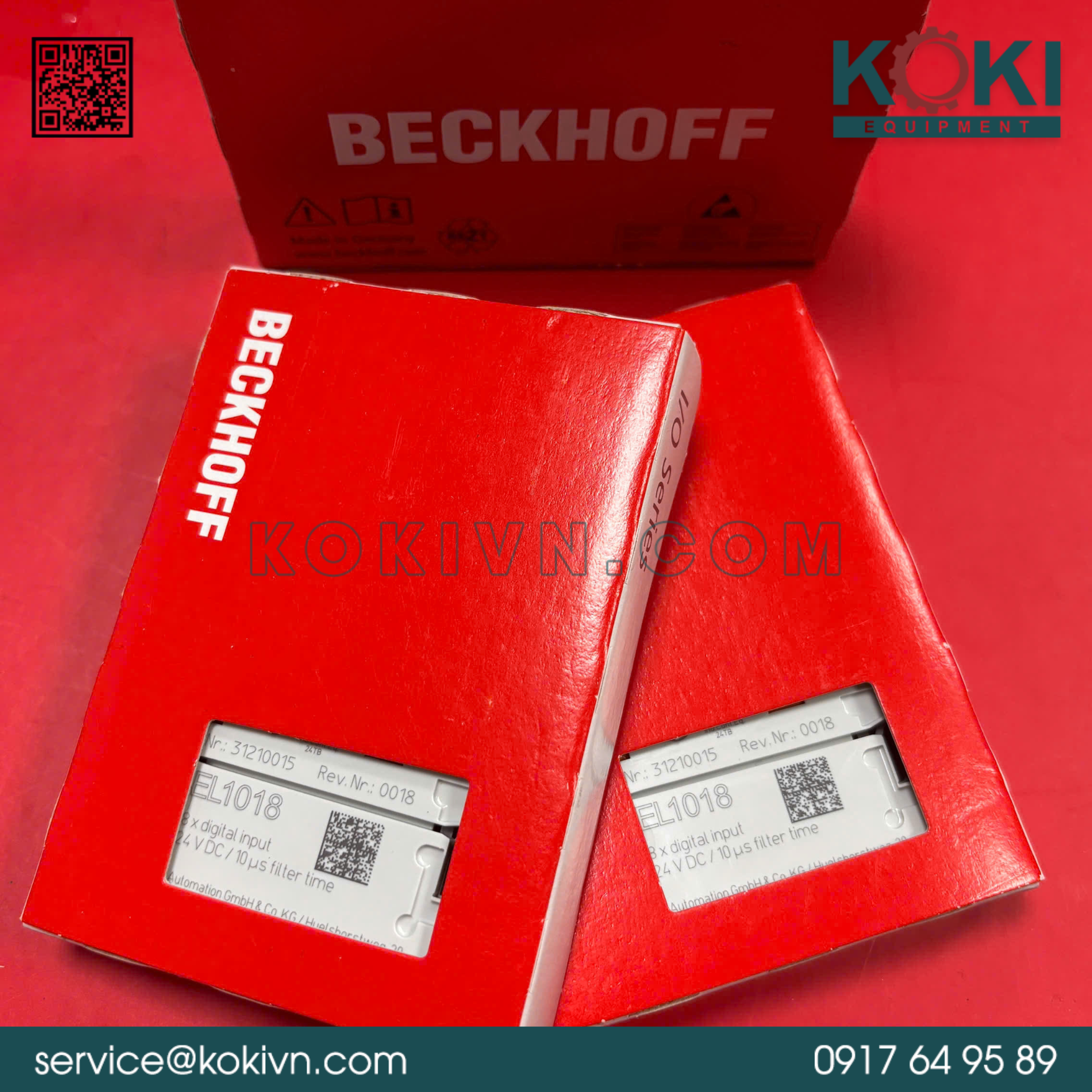

Loại thiết bị: Module nhận tín hiệu số ngõ vào (Digital Input Terminal).
-
Số lượng kênh: 8 ngõ vào Digital.
-
Mạng truyền thông: Kết nối trực tiếp qua hệ thống E-bus của EtherCAT.
-
Đèn LED hiển thị: *
Run: Chỉ báo trạng thái hoạt động và giao tiếp của module với hệ thống bus.-
8 đèn LED trạng thái (xanh lục): Hiển thị trạng thái logic On/Off độc lập cho từng kênh ngõ vào.
-
2. Thông số kỹ thuật ngõ vào (Digital Inputs)
| Đặc tính kỹ thuật | Chi tiết thông số |
| Điện áp tín hiệu định mức | 24 VDC (-15% / +20%) |
| Tín hiệu điện áp mức “0” | -3 V đến +5 V (Trạng thái OFF) |
| Tín hiệu điện áp mức “1” | 11 V đến 30 V (Trạng thái ON) |
| Dòng điện đầu vào (Điển hình) | 3.0 mA (mức dòng tiêu chuẩn cho các cảm biến công nghiệp) |
| Bộ lọc nhiễu ngõ vào (Filter) | 3.0 ms (Giúp lọc các xung nhiễu cơ học từ tiếp điểm, nút nhấn) |
| Kiểu đấu dây cảm biến | Đấu dây dạng 1 dây (Single-wire connection) |
| Độ rộng bit trong Process image | 8 bit ngõ vào (8 x input) |
3. Thông số nguồn & Cách ly điện
-
Nguồn cấp cho logic (E-bus): Lấy trực tiếp từ hệ thống E-bus (5 VDC).
-
Mức tiêu thụ dòng E-bus: Điển hình khoảng 90 mA.
-
Nguồn cấp cho cảm biến: Sử dụng nguồn 24 VDC từ các chân tiếp điểm nguồn (Power contacts) chạy dọc phía sau lưng module.
-
Điện áp cách ly (Insulation voltage): 500 $V_{eff}$ (Cách ly an toàn giữa mạch xử lý tín hiệu E-bus và phần mạch đọc cơ cấu chấp hành bên ngoài).
