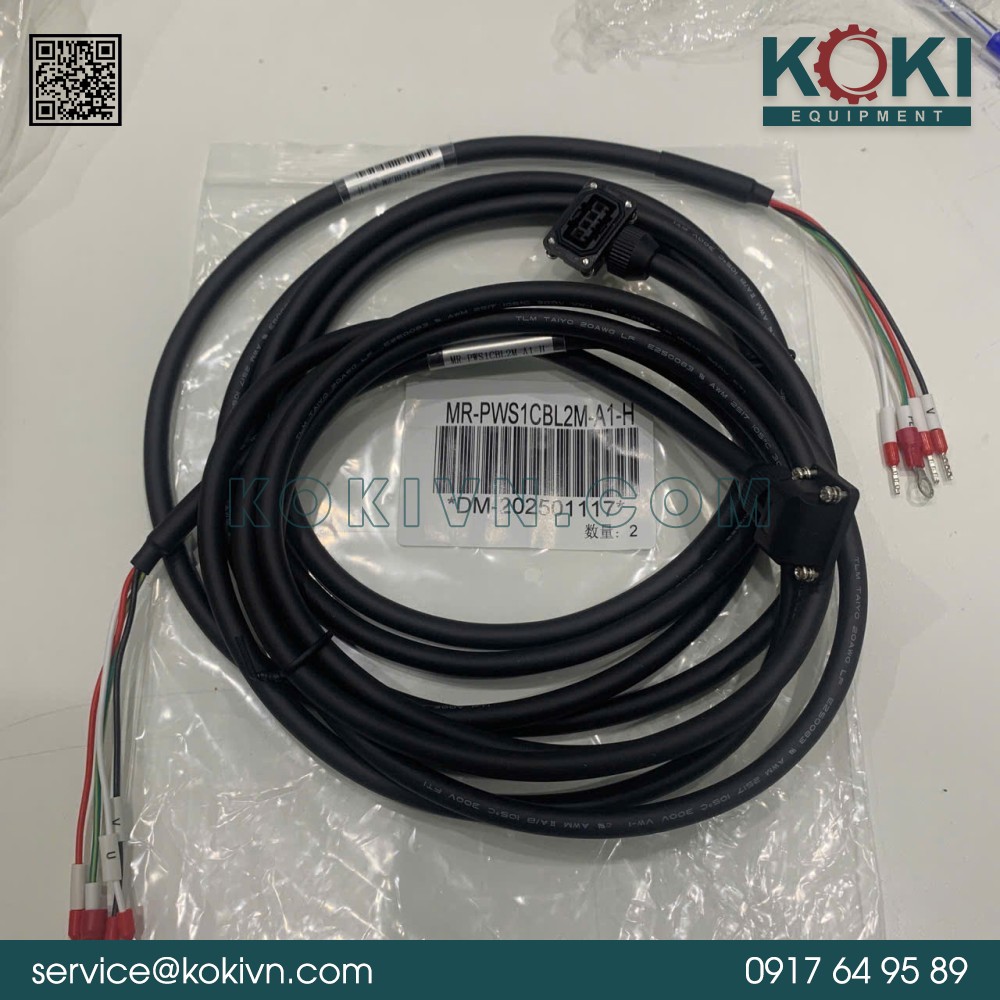

Loại cáp:
• Cáp nguồn + tín hiệu dùng cho động cơ servo Mitsubishi
• Thuộc dòng MR-PWS… (Power & Signal Cable)
Chiều dài:
• 2 mét (ký hiệu 2M trong mã)
Tương thích:
• Dùng cho các động cơ servo dòng:
+ HF-KP, HF-MP, HG-KR, HG-MR (tùy công suất)
• Thích hợp sử dụng với servo driver Mitsubishi MR-J4 Series
Cấu trúc cáp:
• Cáp nguồn động cơ:
+ Dây 3 pha cấp nguồn cho servo
+ Chịu dòng theo công suất motor 50W–400W (tuỳ phiên bản)
• Cáp tín hiệu Brake:
+ 2 dây điều khiển thắng (brake control)
+ Bọc chống nhiễu EMI/RFI
• Vỏ cáp PVC chịu uốn và chịu nhiệt
Đầu nối:
• Đầu A: Jack kết nối vào động cơ servo Mitsubishi
• Đầu B: Jack tròn/cắm vào Driver MR-J4 (chuẩn Mitsubishi)
• Khóa chống tuột – chống đảo chiều cắm
Điều kiện hoạt động:
• Nhiệt độ làm việc: –20°C đến +80°C
• Độ bền uốn: phù hợp chuyển động tuyến tính hoặc cố định
• Chịu rung: tiêu chuẩn công nghiệp servo Mitsubishi
Ứng dụng:
• Kết nối động cơ servo với driver MR-J4
• Dùng trong: máy đóng gói, máy khắc, robot nhỏ, băng tải chính xác, hệ thống trục X/Y/Z.
