Thông số cuộn coil

• Điện áp coil: 24V DC
• Dòng coil: ~25.6 mA
• Điện trở coil: ~1113 Ω
• Công suất tiêu thụ: ~0.53 W
• Điện áp hút (operate): ≤70% V định mức
• Điện áp nhả (release): ≥15% V định mức

Thông số tiếp điểm

• Dạng tiếp điểm: SPDT (1NO + 1NC)
• Dòng chịu tải:
  • 10A @ 250VAC (tải thuần trở)
  • 10A @ 30VDC
• Tải cảm:
  • 7.5A @ 250VAC
• Công suất đóng cắt:
  • 2500 VA (AC) / 300 W (DC)
• Vật liệu tiếp điểm: Hợp kim bạc (Ag alloy / AgSnIn)

Thông số hoạt động

• Thời gian đóng: ≤15 ms
• Thời gian nhả: ≤20 ms
• Điện trở tiếp xúc: ≤30 mΩ
• Tuổi thọ:
  • Cơ khí: ~20 triệu lần
  • Điện: ~100.000 lần

Điều kiện môi trường

• Nhiệt độ làm việc: -40 → 70°C
• Độ ẩm: 5 → 85% RH
• Cách điện: ≥1000 MΩ
• Điện áp chịu đựng:
  • 5000 VAC (coil – contact)

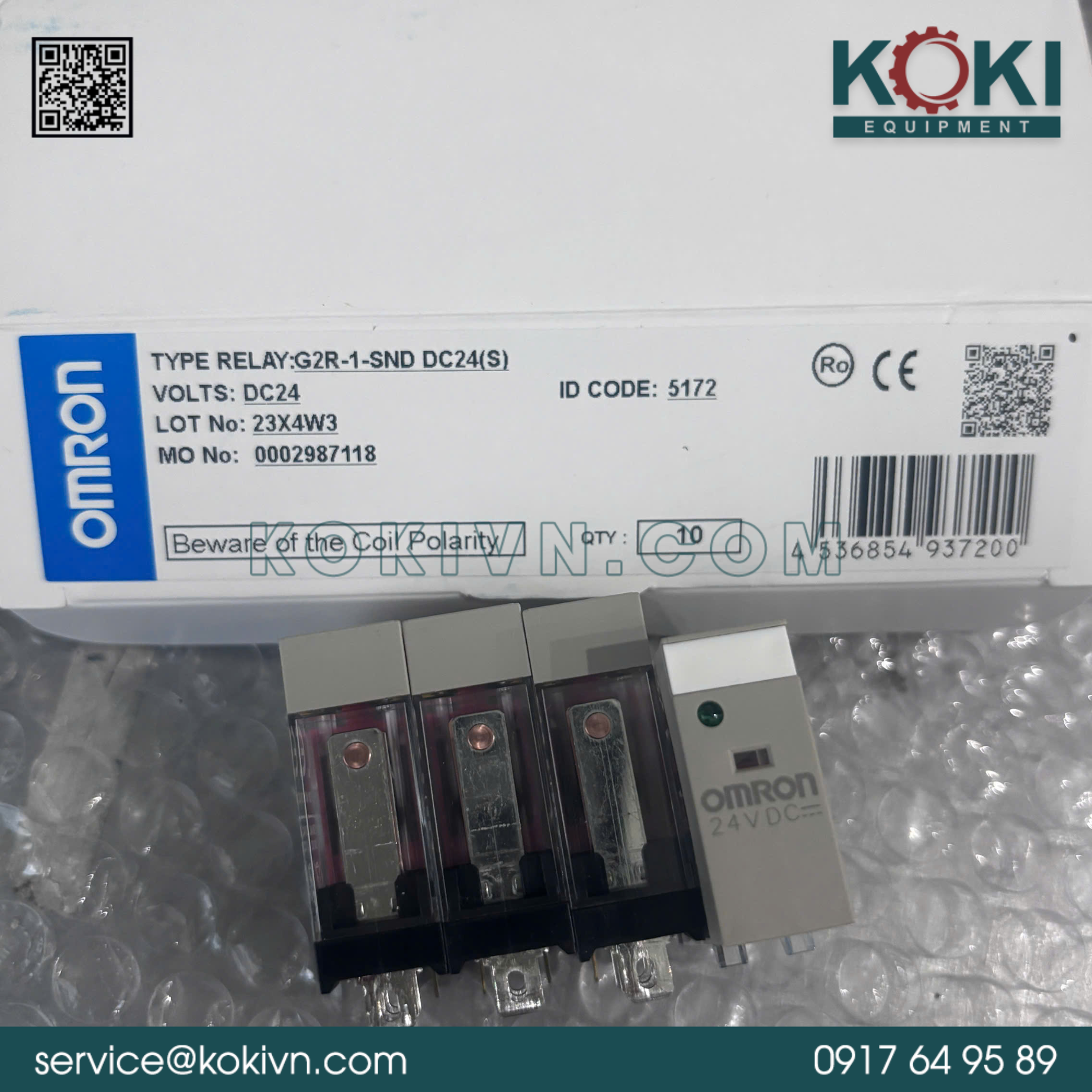

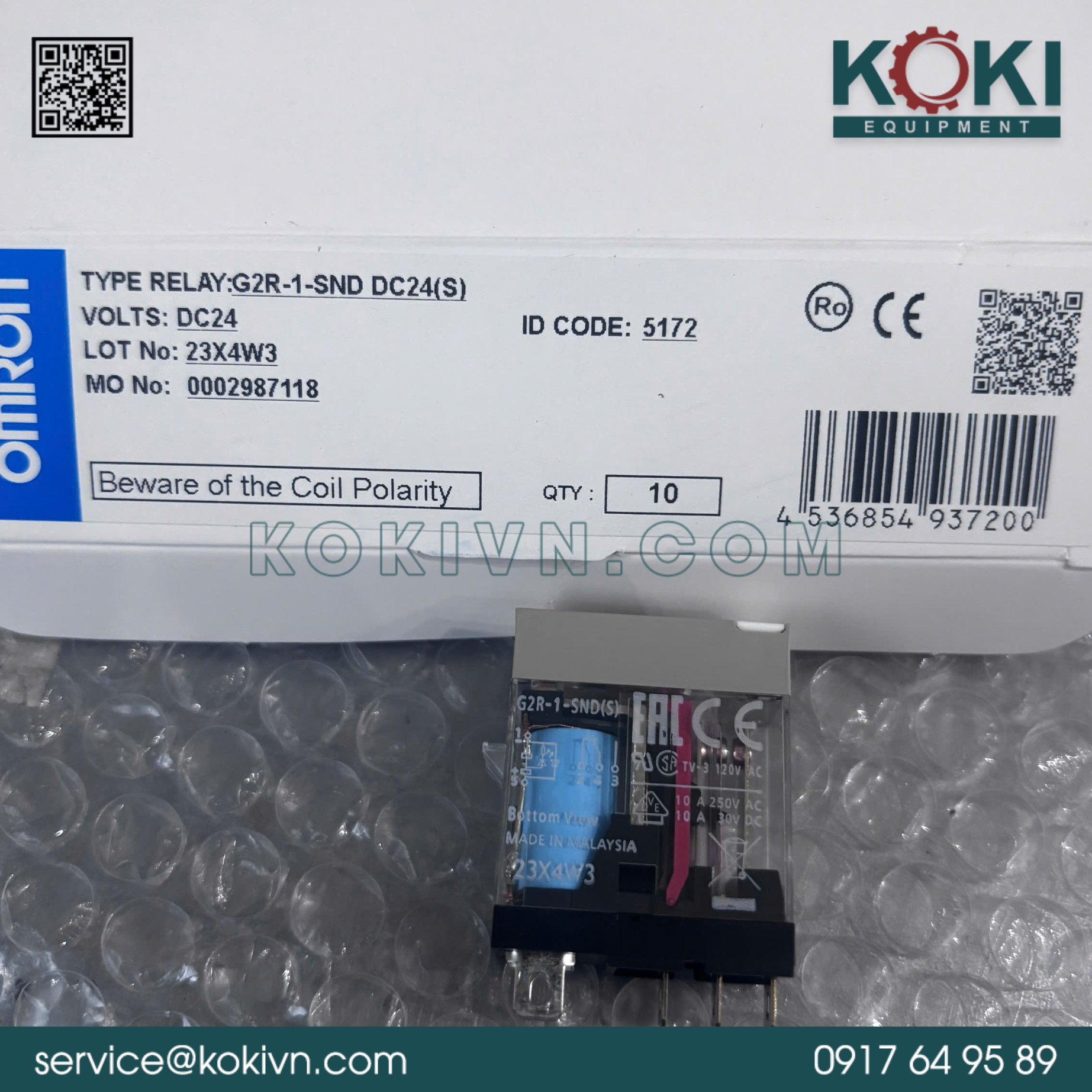

Cấu tạo & đặc điểm

• Relay dạng mini công nghiệp
• Có đèn LED báo trạng thái
• Có diode chống ngược (bảo vệ PLC/driver)
• Vỏ nhựa trong suốt → dễ quan sát
• Dùng với đế: P2RF, P2R…
