Thông số vận hành

• Áp suất làm việc:
  • 0 → 20 bar (≈ 0 – 2.0 MPa)
• Áp suất chân không:
  • ~ -750 mmHg
• Nhiệt độ làm việc:
  • 0 → 80°C
• Lưu chất:
  • Khí nén (không dùng cho chất lỏng/hoá chất mạnh)

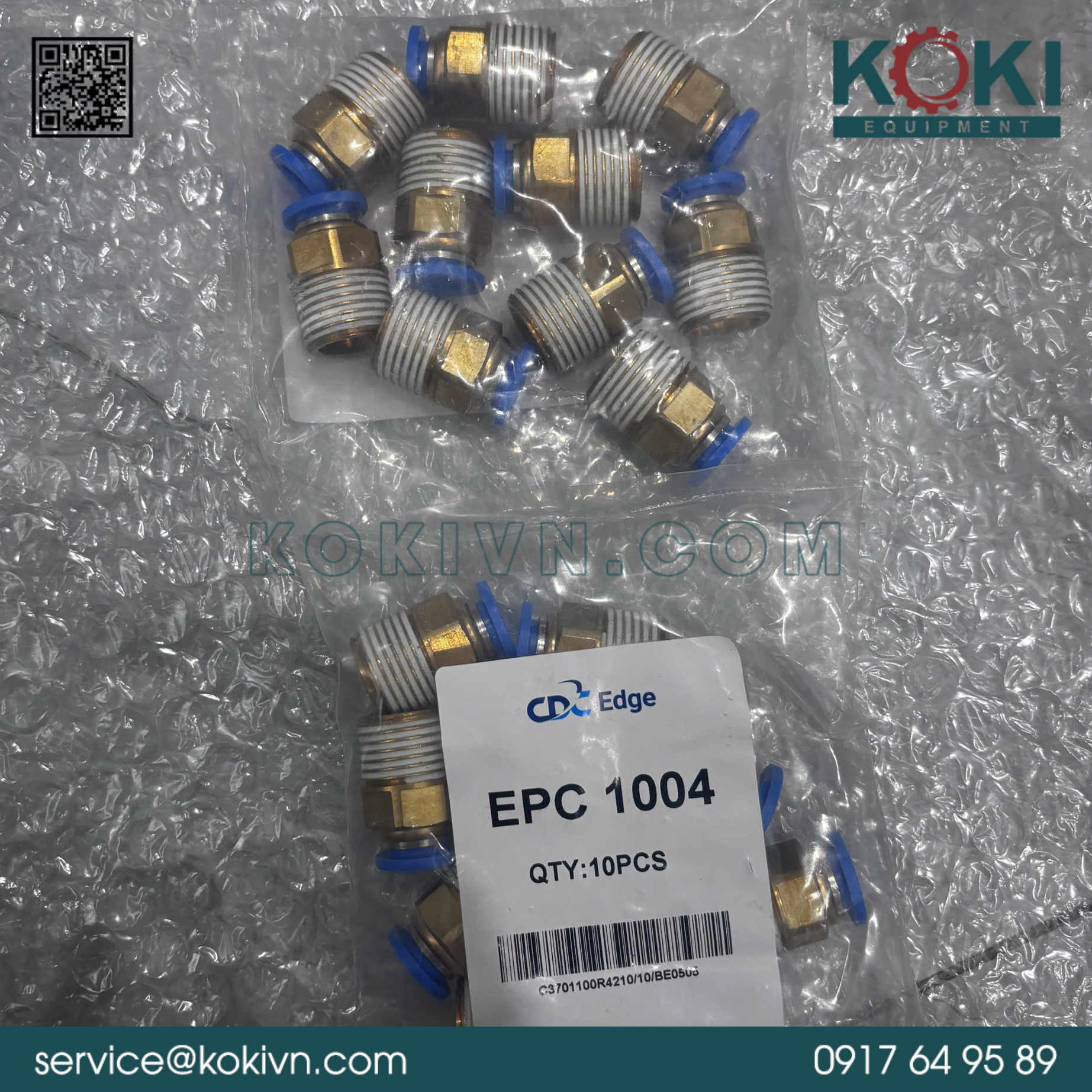

Kích thước cơ bản (tham khảo PC1004)

• Đường kính ống (D): 10 mm
• Ren (T): R1/2”
• Chiều dài (L): ~29 – 30 mm
• Lỗ thông: ~8 mm
• Cờ lê (Hex): ~19 mm

Cấu tạo

• Thân: Nhựa kỹ thuật (PBT / resin)
• Ren: Đồng mạ niken hoặc thép mạ
• Vòng giữ ống: Inox
• Gioăng: NBR + O-ring kín khí

Đặc điểm nổi bật

• Lắp nhanh 1 chạm, không cần dụng cụ
• Kín khí tốt, chịu áp cao (~20 bar)
• Nhỏ gọn, phù hợp không gian hẹp
• Dùng rộng rãi thay thế SMC / Airtac
