1. Thông số tổng quan
-

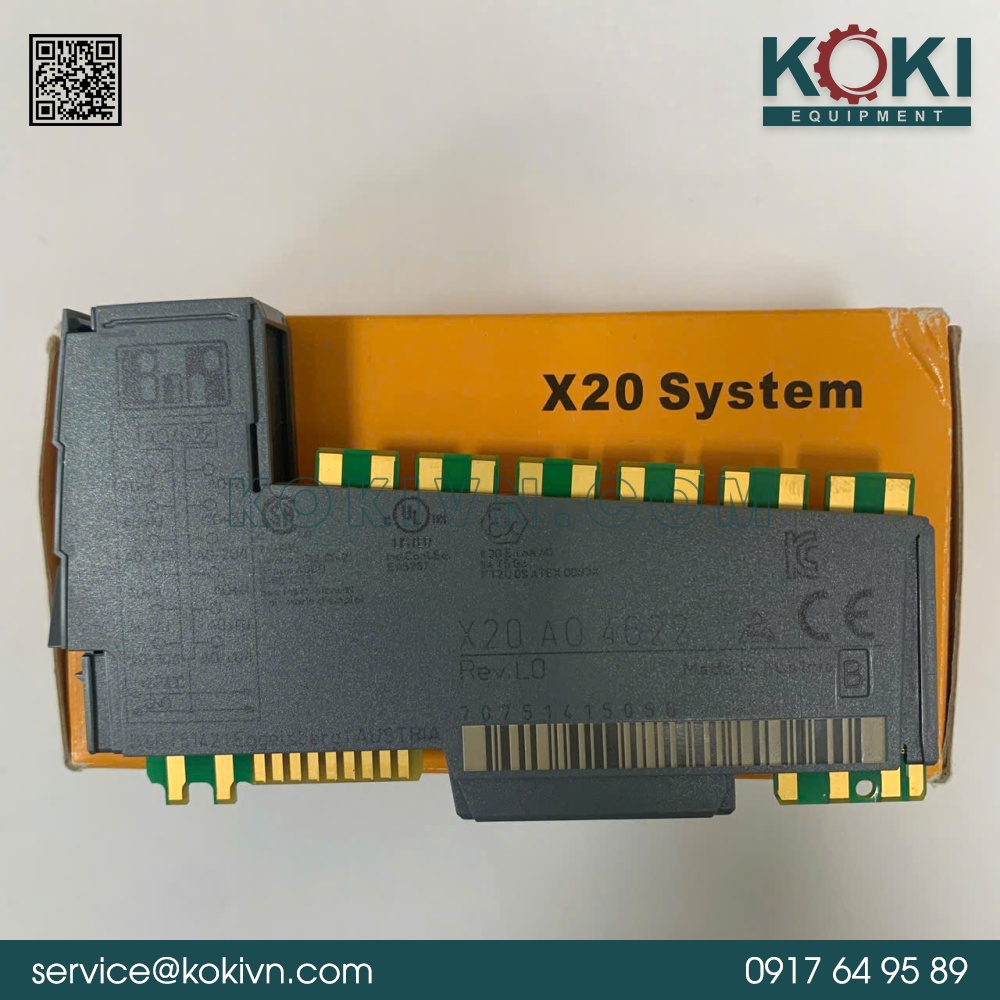

Loại thiết bị: Module xuất tín hiệu analog ngõ ra (Analog Output Module).
-
Mã định danh B&R (ID code): 0xCA9F.
-
Số lượng kênh: 4 ngõ ra Analog.
-
Kiểu lắp đặt: Gắn trên thanh cài tủ điện (Plug-in mounting), kích thước bề rộng tiêu chuẩn 12.5 mm.
2. Thông số kỹ thuật ngõ ra (Analog Outputs)
| Đặc tính kỹ thuật | Chi tiết thông số |
| Dải tín hiệu đầu ra | $\pm$10 V (Tín hiệu điện áp) |
| Độ phân giải bộ chuyển đổi | 13-bit (bao gồm cả dấu: 12-bit + sign) |
| Thời gian xuất tín hiệu (Tải lại) | < 400 $\mu$s cho tất cả các kênh |
| Loại ngõ ra (Output type) | Ngõ ra một đầu (Single-ended) |
| Trở kháng tải (Load impedance) | > 5 k$\Omega$ |
| Bảo vệ ngắn mạch | Có (Hỗ trợ bảo vệ ngắn mạch ngõ ra) |
| Độ sai số lớn nhất (Max. error) | Gain: 0.08% / Offset: 0.015% |
| Định dạng dữ liệu đầu vào | Kiểu số nguyên (INT), định dải từ 0x8001 đến 0x7FFF |
3. Thông số nguồn & Cách ly điện
-
Điện áp định mức: 24 VDC.
-
Mức tiêu thụ công suất:
-
Từ đường Bus hệ thống (X2X Link): 0.01 W.
-
Từ nguồn I/O nội bộ: Tối đa 1.4 W.
-
-
Điện áp cách ly (Insulation voltage): Cách ly điện áp lên tới 500 $V_{eff}$ giữa các kênh ngõ ra và đường Bus hệ thống.
