1. Thông số tổng quan & Truyền thông
-

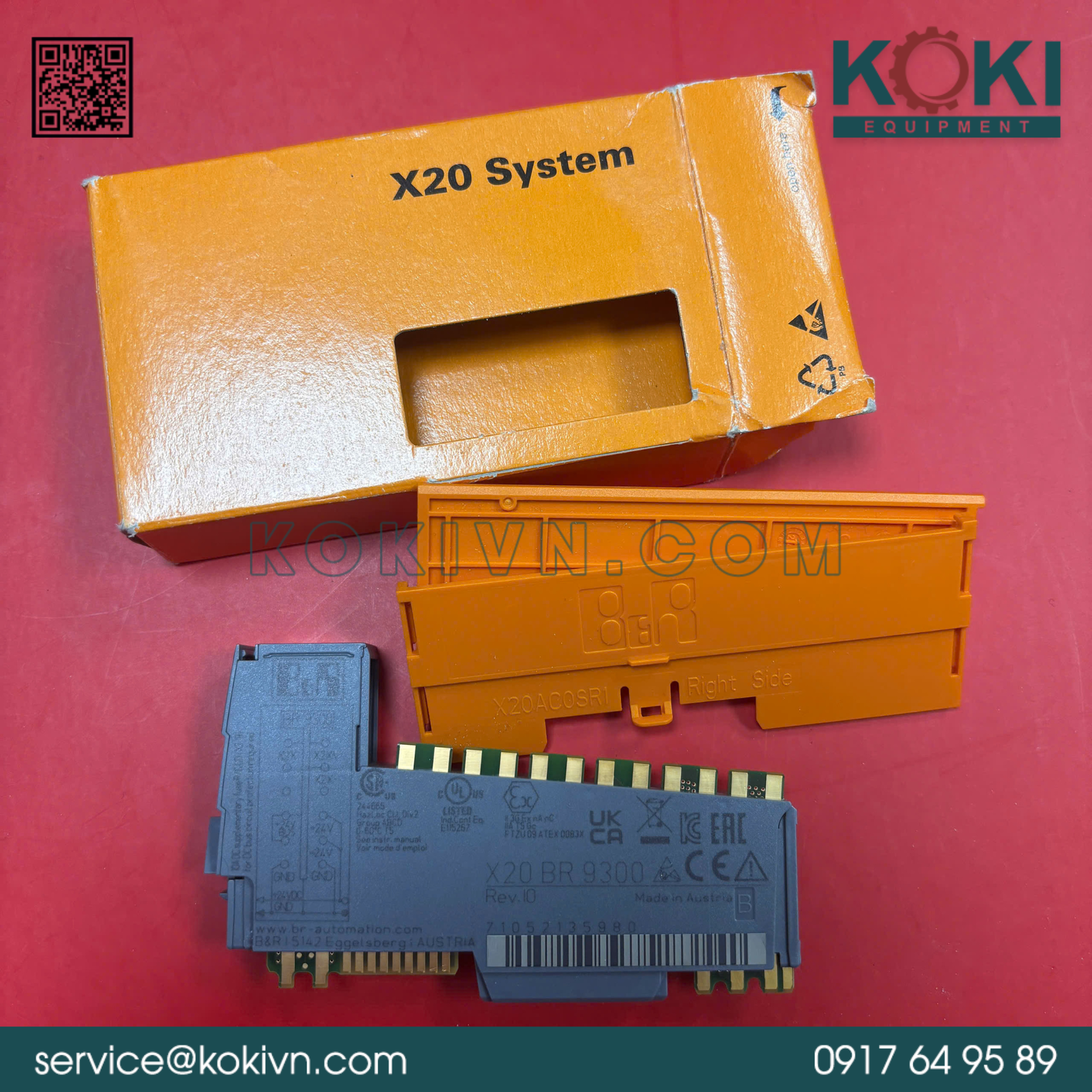

Loại thiết bị: Bộ nhận Bus (Bus Receiver) thuộc hệ thống X20.
-
Giao thức truyền thông: X2X Link.
-
Vị trí lắp đặt: Chỉ hoạt động khi gắn ở khe cắm ngoài cùng bên trái (far left slot) trên hệ thống slide-by-slide.
-
Tính năng đặc biệt: Hỗ trợ chạy dự phòng nguồn X2X Link (Redundancy) khi vận hành nhiều module cấp nguồn cùng lúc.
2. Thông số nguồn cấp (Power Supply)
| Đặc tính kỹ thuật | Nguồn cấp cho X2X Link | Nguồn cấp cho I/O nội bộ |
| Điện áp định mức | 24 VDC (-15% / +20%) | 24 VDC (-15% / +20%) |
| Cách ly điện (Galvanic isolation) | Có (Cách ly giữa nguồn cấp và X2X Link) | Không |
| Dòng điện đầu vào | Tối đa 0.7 A | Phụ thuộc vào tải hệ thống |
| Công suất đầu ra | Tối đa 7 W | – |
| Bảo vệ ngược cực | Có | Không |
| Cầu chì bảo vệ | Tích hợp sẵn (Không thể thay thế) | Yêu cầu cầu chì ngoài (Max. 10 A dạng slow-blow) |
3. Đặc tính vật lý & Môi trường
-
Kích thước chiều rộng: 12.5 mm (Tiết kiệm không gian tủ điện).
-
Tiêu chuẩn bảo vệ: IP20.
-
Nhiệt độ hoạt động:
-
Lắp theo phương ngang: -25°C đến 60°C.
-
Lắp theo phương dọc: -25°C đến 50°C.
-
-
Độ ẩm môi trường: 5% đến 95% (Không ngưng tụ).
-
Đèn LED chỉ báo trạng thái: * Trạng thái nguồn/lỗi của hệ thống (Run/Error).
-
Trạng thái kết nối bus X2X Link.
-
Cảnh báo quá tải nguồn (Overload).
-
