| Thông số | Giá trị |
|---|---|

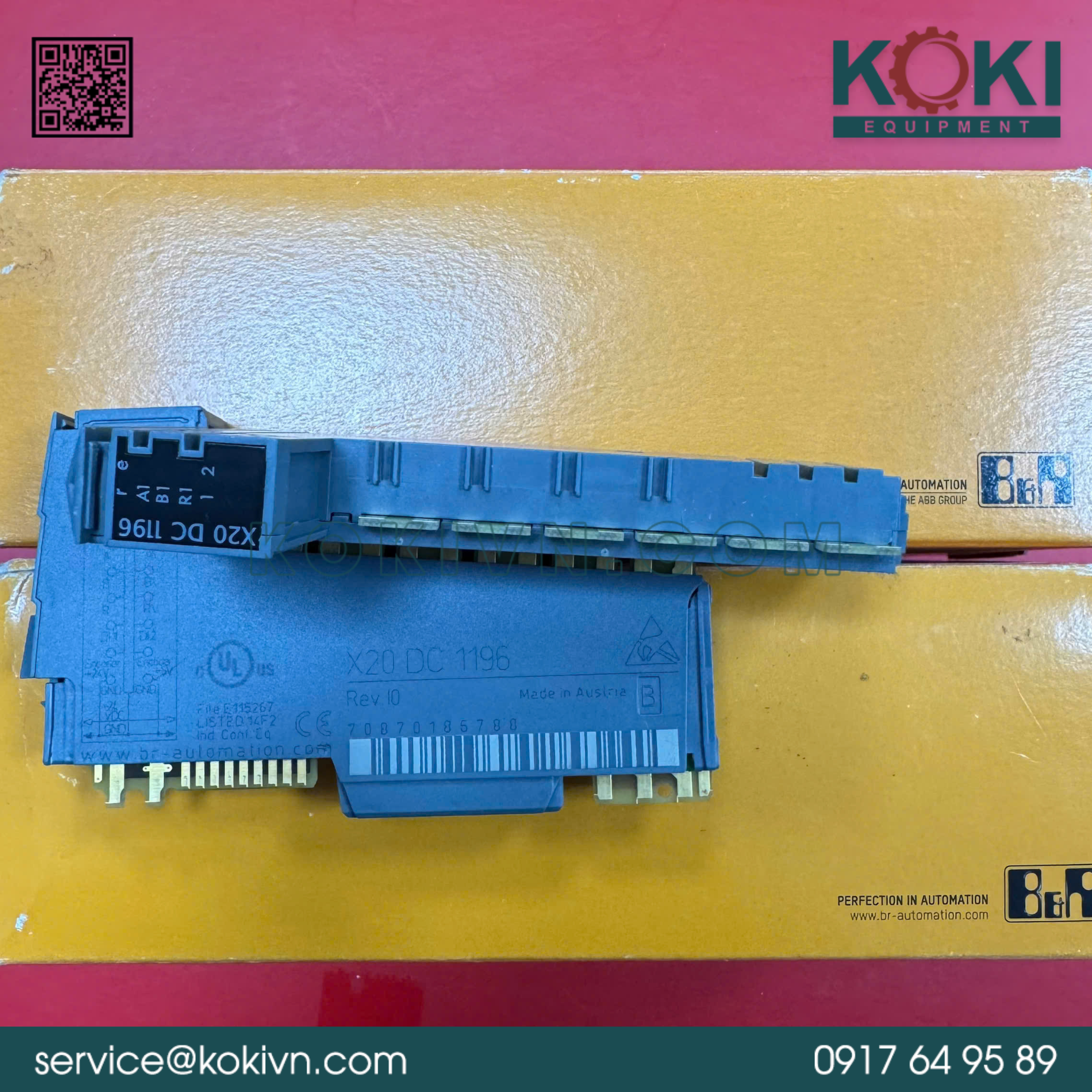

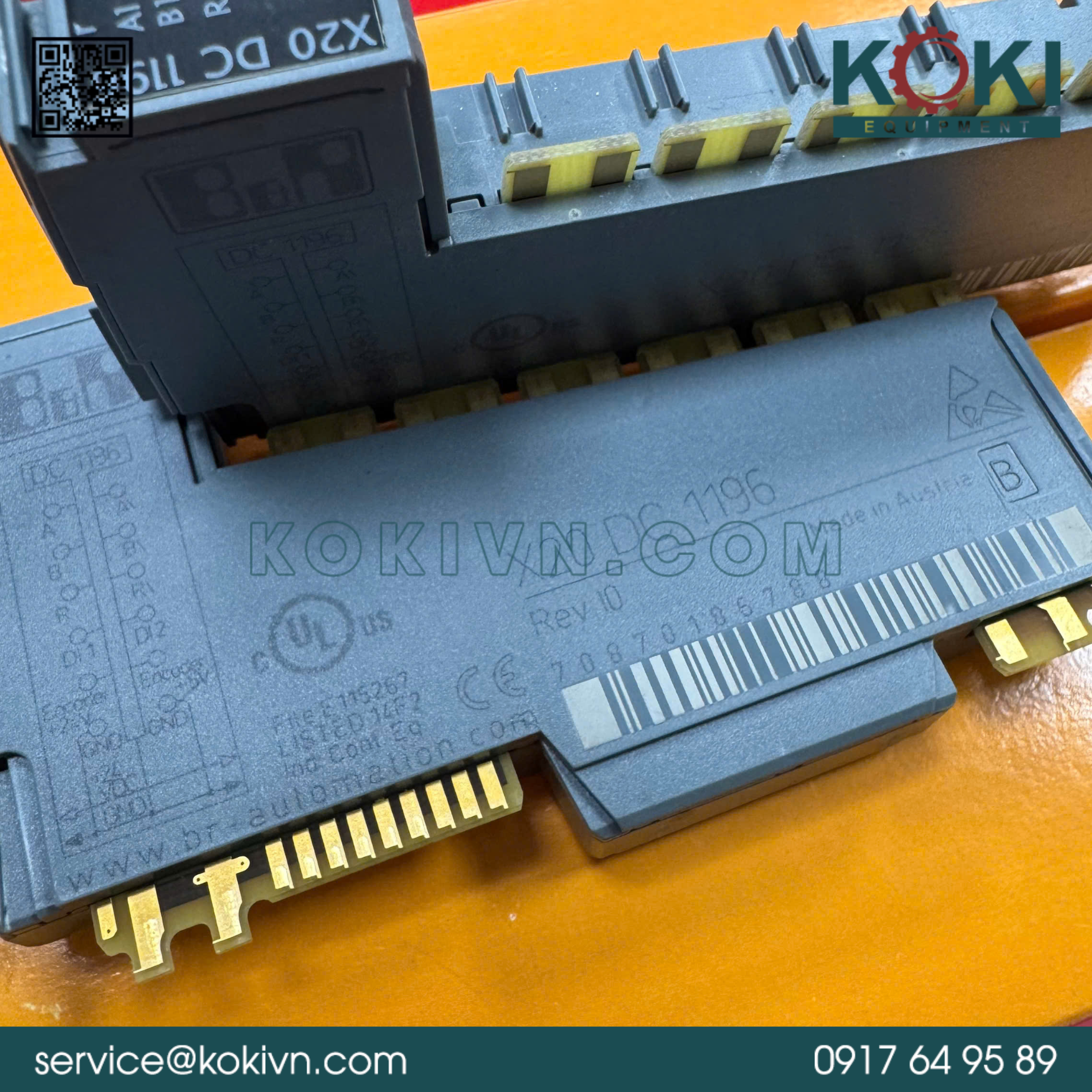

| Model | X20DC1196 |
| Hãng | B&R Automation |
| Dòng sản phẩm | X20 System |
| Loại module | Counter / Encoder Interface Module |
| Chức năng | Đọc encoder incremental ABR |
| Số kênh encoder | 1 kênh |
| Loại encoder hỗ trợ | Incremental encoder ABR 5V |
| Điện áp tín hiệu encoder | 5 V symmetrical |
| Kiểu đọc | A/B/R |
| Chế độ giải mã | 4x evaluation |
| Tần số input tối đa | 600 kHz |
| Bộ đếm | 16-bit / 32-bit |
| Nguồn cấp encoder | 5 VDC ±5%, max 300 mA |
| Nguồn phụ encoder | 24 VDC, max 300 mA |
| Số input số phụ | 2 input |
| Điện áp input | 24 VDC |
| Dòng input tại 24V | ~3.3 mA |
| Kiểu input | Sink |
| Thời gian lọc input | ≤ 2 µs |
| Ngưỡng LOW | < 5 VDC |
| Ngưỡng HIGH | > 15 VDC |
| Cách ly điện | Bus cách ly với encoder/channel |
| Điện áp cách ly | 500 VAC |
| Công suất bus | 0.01 W |
| Công suất nội bộ | 1.5 W |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | -25 → +60 °C |
| Nhiệt độ lưu trữ | -40 → +85 °C |
| Độ ẩm | 5 → 95% RH không ngưng tụ |
| Kiểu lắp | Gắn trên X20 bus module |
| Bề rộng module | 12.5 mm |
